Susceptor doštičky s CVD SiC povlakom
Rýchly detail:
1. Iné názvy: grafitová doska potiahnutá SiC, grafitový susceptor, miska na doštičky.
2. Aplikácia: MOCVD epitaxia, LED epitaxia, Si epitaxia, GaN epitaxia.
3. Parametre jadra: čistota ≥99.99995 %, teplotná odolnosť 1600 °C, tepelná vodivosť 300 W/m·K.
Popis
Spoločnosť Semixlab sa zameriava na vývoj a výrobu vysoko čistých povlakov z karbidu kremíka (SiC) a je odhodlaná poskytovať vysoko výkonné riešenia pre polovodičový priemysel. Prostredníctvom pokročilej technológie chemického nanášania z pár (CVD) poskytujeme zákazkové služby povlakovania susceptorov na doštičkách, aby sme zabezpečili ich vynikajúci výkon v extrémnych procesných prostrediach.
Na povrchu vysoko čistého grafitového substrátu vytvárame pomocou CVD technológie vysoko čistý β-SiC povlak (kryštalická orientácia (111)), ktorý zároveň zaisťuje ultra vysokú teplotnú odolnosť, odolnosť voči korózii a rovnomerné rozloženie tepla. Produkty sú vhodné pre zariadenia Aixtron, Veeco a ďalšie bežné epitaxné rastové zariadenia, široko používané v GaN/GaAs a iných epitaxných rastových zariadeniach.
Substrát povlakovej doštičky CVD SiC je vyrobený z vysoko čistého grafitu SGL a na jeho povrchu je rovnomerne nanesený hustý povlak z karbidu kremíka pomocou procesu chemického nanášania z pár (CVD). Tento proces sa vykonáva vo vysokoteplotnej reakčnej komore a zaisťuje nanoškálovú kryštalickú integritu povlaku presnou reguláciou pomeru zdroja kremíka (napr. metyltrichlórsilán) k plynu zdroju uhlíka, teplotného gradientu (typicky medzi 1000 °C a 1400 ℃) a rýchlosti nanášania. Hrúbku povlaku je možné prispôsobiť podľa požiadaviek aplikácie, od niekoľkých mikrónov do desiatok mikrónov, aby sa splnili požiadavky na mechanickú pevnosť pri extrémnych teplotách a zároveň sa predišlo riziku praskania v dôsledku nadmernej hrúbky.
Pri epitaxnom raste LED diód musí podložka doštičiek odolávať okamžitým vysokým teplotám nad 1600 ℃ a rýchlym tepelným cyklom. Vďaka svojej vysokej teplote topenia (približne 2700 ℃), nízkemu koeficientu tepelnej rozťažnosti (4.5 × 10-6/K) a vynikajúcou tepelnou vodivosťou (~120 W/m·K), CVD SiC povlak dokáže udržať geometrickú stabilitu pri silných teplotných výkyvoch a zabrániť deformácii doštičiek alebo mikrotrhlinám spôsobeným tepelným namáhaním. Okrem toho chemická inertnosť SiC mu umožňuje vykazovať silnú odolnosť proti korózii v korozívnych plynoch (ako je HCl, H22) prostredie, čím sa výrazne znižuje znečistenie nečistotami spôsobené odparovaním alebo vedľajšími reakciami počas procesu, čím sa zlepšuje rovnomernosť epitaxnej vrstvy na povrchu doštičky a výťažnosť zariadenia.
Tento produkt sa široko používa v tretej generácii výroby polovodičov, vo výrobe vysokovýkonných LED čipov. Napríklad v procese chemického nanášania z pár (MOCVD) pre GaN-on-SiC RF zariadenia dosahuje CVD SiC miska teplotnú rovnomernosť v rozmedzí ±1 ℃ od povrchu doštičky vďaka presnému návrhu rozloženia tepelného poľa, čím sa zabezpečuje, že odchýlka hrúbky epitaxnej vrstvy je menšia ako 1 %. Zároveň má nízke charakteristiky uvoľňovania častíc (hustota častíc <0.1/cm2merané pomocou SEM-EDS) ho robia vynikajúcim v ultračistých priestoroch, obzvlášť vhodným pre pokročilé procesné uzly citlivé na defekty (ako sú asistované procesy pre logické čipy pod 5 nm).
V porovnaní s tradičnými zásobníkmi na doštičky sa životnosť hypnotického zariadenia na doštičky s CVD SiC povlakom môže predĺžiť 3 až 5-krát. Jeho samočistiace vlastnosti povrchu znižujú frekvenciu údržby a v kombinácii s technológiou opraviteľného lokálneho opätovného nanášania povlaku znižujú návratnosť investícií o viac ako 40 %. Podľa údajov z meraní v priemysle dokáže 6-palcová epitaxná výrobná linka SiC využívajúca tento produkt znížiť výkyvy procesu medzi šaržami o 15 %, zvýšiť ročnú výrobnú kapacitu o 20 % a znížiť mieru odpadu v dôsledku znečistenia na menej ako 0.03 %.
Od laboratórneho výskumu a vývoja až po veľkovýrobu, hypnotický tor s povlakom CVD SiC od spoločnosti Semixlab bol vždy zameraný na lídra v tomto odvetví. Nie je len spotrebným materiálom pre proces, ale aj technologickým základným kameňom v oblasti presnej výroby pri vysokých teplotách. Bude aj naďalej spoľahlivo poskytovať záruku pre výrobu špičkových zariadení v prelomových oblastiach, ako je 5G komunikácia, nová energetická výkonová elektronika a kvantové výpočty.

technické údaje
| Základné fyzikálne vlastnosti CVD SiC povlaku | |
| Majetok | Typická hodnota |

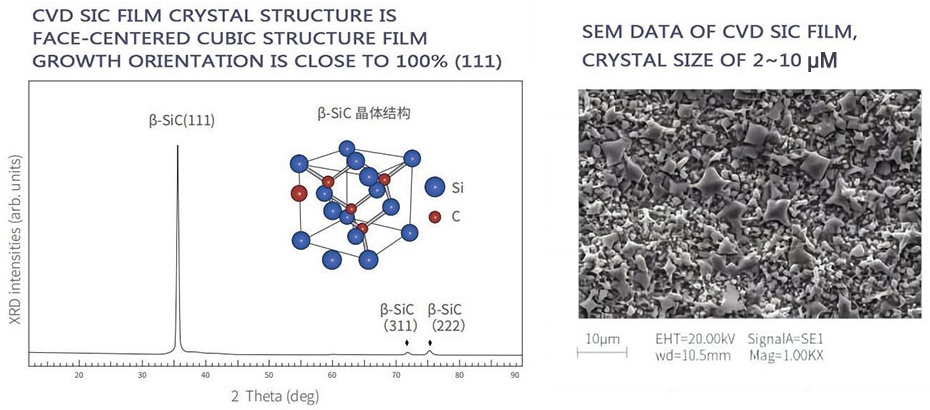

| Kryštálová štruktúra | FCC β fáza polykryštalická, hlavne (111) orientovaná |
| Hustota | 3.21 g / cm³ |
| Tvrdosť | Tvrdosť 2500 Vickers (záťaž 500g) |
| Veľkosť zrna | 2 ~ 10 μm |
| Chemická čistota | 99.99995% |
| Tepelná kapacita | 640 J·kg-1·K-1 |
| Teplota sublimácie | 2700 ℃ |
| Ohybová pevnosť | 415 MPa RT 4-bod |
| Youngov modul | Ohyb 430 Gpa 4pt, 1300 ℃ |
| Tepelná vodivosť | 300 W·m-1·K-1 |
| Tepelná expanzia (CTE) | 4.5 × 10-6K-1 |
použitie
Podpora doštičiek a prenos tepla v procesoch MOCVD vrátane modrej a zelenej LED, UV LED a hlboko-UV LED atď., ktoré sú prispôsobené zariadeniam od spoločností LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI atď.
konkurenčná výhoda
Špičková technológia: CVD proces na dosiahnutie orientácie (111) β-SiC, veľkosť zŕn 2 – 10 μm, hustá štruktúra.
Adaptácia na extrémne prostredie: odolnosť voči oxidácii pri vysokých teplotách, odolnosť voči plazmovej erózii, popol <5 ppm.
Vynikajúci tepelný manažment: Tepelná vodivosť 300 W/m·K, CTE dokonale zodpovedá grafitu, aby sa zabránilo praskaniu spôsobenému tepelným napätím.
Kompletný procesný servis: Podpora spracovania substrátu, nanášanie povlakov, testovanie, dodanie na jednom mieste.
